氮气充装站使企业能够就地生产和储存高纯度氮气，从而无需依赖成本高昂且不可靠的第三方氮气供应。高压充瓶制氮机
连续制氮 · 高压压缩 · 氮气钢瓶充装系统

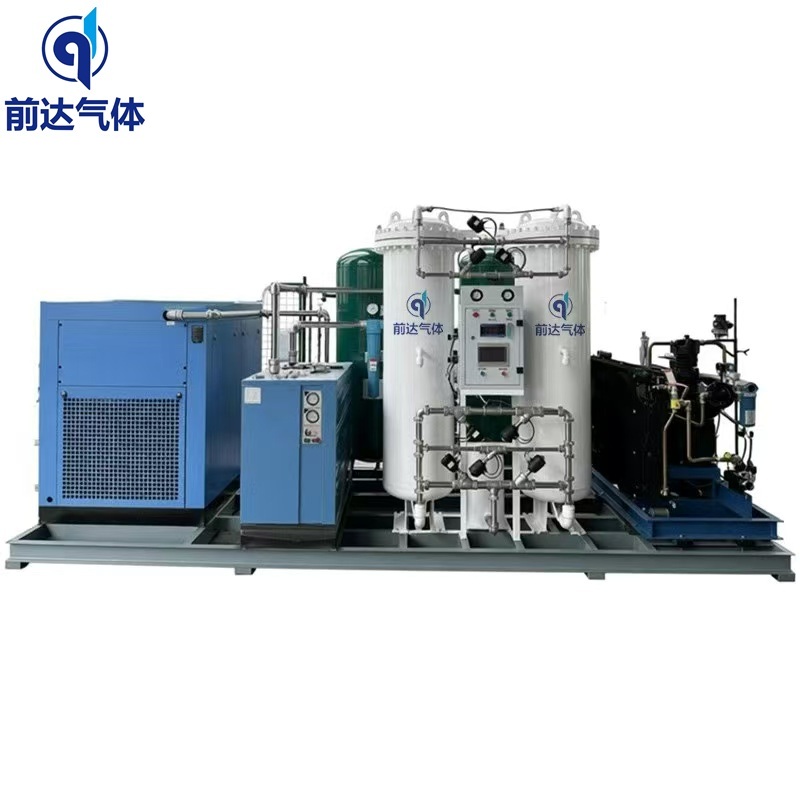

高压充瓶制氮机是一种将现场制取的氮气，经多级压缩后充入高压钢瓶的成套供氮设备。
该系统以空气为原料，适用于需要瓶装氮气、但不便长期依赖外购液氮或钢瓶的应用场景，可实现氮气现场制取、储存与调配使用。
产品概述
高压充瓶制氮机通常由制氮单元、高压压缩单元、充瓶汇流系统及控制系统组成。
系统通过连续制氮与分批充装的方式，将低压成品氮气压缩至20MPa、30MPa等常用瓶装压力，实现标准氮气钢瓶充装。
设备设计以稳定性、安全性及工程适应性为核心，适合长期运行和多瓶循环充装工况。

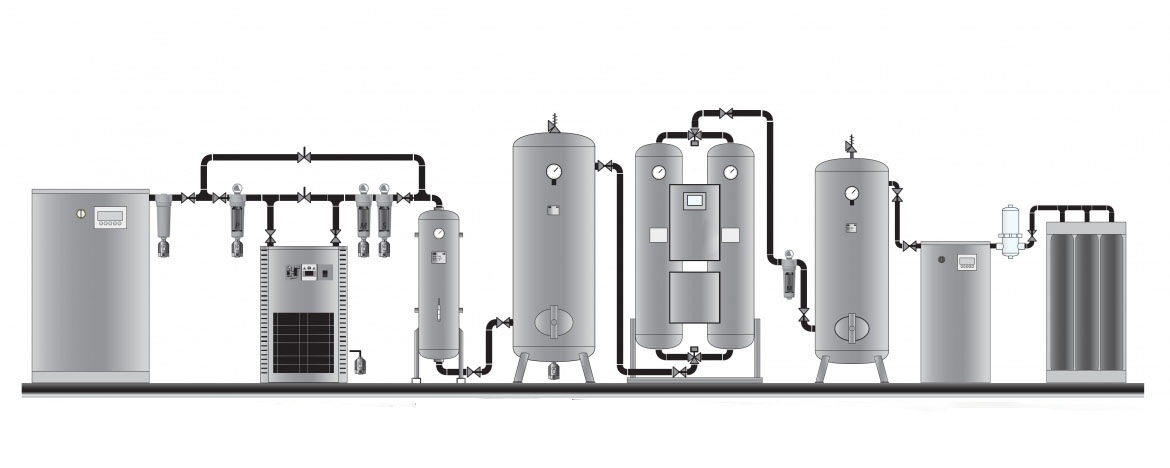

系统组成
- 空气压缩及预处理系统
- 制氮系统（PSA制氮为主）
- 高压氮气压缩系统
- 高压储气及充瓶汇流排
- 控制与安全保护系统
各子系统按工况配置，可独立维护，整体结构清晰。
工作原理说明
压缩空气经预处理系统除去水分、油分及杂质后进入制氮系统，通过变压吸附工艺分离空气中的氮气与氧气，获得符合要求的成品氮气。
成品氮气进入高压压缩系统，经多级压缩后输送至充瓶汇流排，实现对高压钢瓶的定量充装。
整个过程由控制系统统一管理，确保制氮、压缩与充装过程安全、稳定运行。
产品定位说明
高压充瓶制氮机适用于以下需求场景：
- 用氮点分散，需钢瓶供氮
- 无法铺设固定氮气管网
- 现场用氮量波动较大
- 希望降低长期外购氮气成本
该系统不以大规模集中供氮为主要目标，而是侧重灵活储存与调配使用。
主要技术参数
| 项目 | 参数范围 |
|---|---|
| 氮气纯度 | 95% – 99.9995% |
| 单机制氮量 | 按设计需求 |
| 充装压力 | 15 MPa / 20 MPa |
| 充瓶规格 | 40L / 50L 等 |
| 运行方式 | 连续制氮，分批充装 |
| 控制方式 | PLC自动控制 |
注：具体参数根据充瓶数量及工况确定
系统特点
- 制氮与充瓶系统集成度高
- 充装过程可控、稳定
- 适合多规格钢瓶充装
- 系统运行连续性好
- 维护与管理相对集中
在合理配置条件下，可有效减少氮气运输和储存带来的不确定因素。
典型应用场景
- 实验室及科研机构
- 小规模工业用氮用户
- 设备配套及应急备用气源
- 偏远或交通不便区域
安全与控制说明
系统配置多级安全保护措施，包括：
- 压力监测与超压保护
- 高压系统联锁控制
- 自动泄压与紧急停机
- 充瓶过程状态监控
所有关键节点均在控制系统监测范围内，确保设备安全运行。
技术服务说明
- 工况分析与系统方案设计
- 设备制造与出厂检测
- 安装调试与操作培训
- 后期运行技术支持
联系我们
如需了解高压充瓶制氮机的技术方案、参数配置或应用方式，欢迎与我们联系。
我们将根据您的实际用氮需求，提供稳定、可靠的充瓶制氮系统。
